Кабель для насоса на 50 метров вглубь: какое сечение брать и чем соединять

Сечение кабеля для погружного насоса выбирают по току двигателя и длине линии, а не только по мощности. Для большинства бытовых насосов в частном доме достаточно медного кабеля 3×1,5 или 3×2,5 мм², но на длинной линии в десятки метров к скважине сечение приходится увеличивать, иначе насос будет запускаться на пониженном напряжении. Соединение кабеля в стволе выполняют термоусадочной муфтой, а не изолентой, и это самое важное правило монтажа.

От чего зависит сечение

У кабеля есть два ограничения. Первое — допустимый ток: чтобы жила не грелась. Второе — потери напряжения на длине: чем тоньше и длиннее кабель, тем меньше напряжения достаётся двигателю. Насосу при пуске нужен повышенный ток, а недостаток напряжения делает его ещё больше. В итоге двигатель греется, а защита срабатывает.

Порядок расчёта такой.

1. Возьмите номинальный ток насоса из паспорта (в амперах). Если указана только мощность, ориентировочно для однофазной сети 220 В на каждый киловатт приходится 5–6 А с учётом коэффициента мощности.
2. Определите полную длину линии: от щитка до оголовка скважины плюс спуск до насоса. Для скважины с насосом на 35–60 метрах глубины нужно добавить эти метры к длине трассы.
3. Выберите сечение, при котором потери напряжения на этой длине не превышают нескольких процентов. Точный расчёт зависит от материала и режима, поэтому по сомнительным случаям лучше сверяться с таблицами или с электриком.

Ориентиры по сечению

Цифры ориентировочные, для медных жил. Алюминий для подводных линий использовать нельзя: он ломается при изгибе и окисляется в местах соединения. Для конкретного насоса сверяйтесь с рекомендациями в паспорте.

Какой кабель нужен для спуска в скважину

В скважину идёт кабель, предназначенный для постоянного нахождения в воде, с водостойкой изоляцией. Обычный кабель в ПВХ-изоляции для электропроводки для этого не рассчитан. У многих насосов кабель идёт в комплекте, длиной в 10–30 метров, и его хватает только до оголовка. Дальше линию наращивают, и именно в месте соединения возникает риск.

Кабель должен быть трёхжильным (фаза, ноль, защитное заземление) для однофазного насоса. Он должен быть круглым, а не плоским: в круглом лучше влагозащита. Подвешивают его вместе с трубой, закрепляя хомутами или лентой через каждые 2–3 метра, чтобы он не болтался и не цеплялся за стенки ствола.

Соединение и гидроизоляция

Любое соединение кабеля в воде должно быть герметичным. Вода, попавшая внутрь, уйдёт по жиле в двигатель и приведёт к утечке тока или короткому замыканию. Типичные способы:

• Термоусадочная муфта с клеевым слоем. Жилы соединяют гильзами, места опрессовки изолируют термоусадочной трубкой с клеем, затем сверху надевают общую муфту. Это стандарт.
• Заливная муфта с гелем или смолой. Годится при тщательной сборке, но требует аккуратности и времени.
• Изолента, скрутки, коробки без герметизации. Не использовать. Они работают неделю-две, затем течёт ток, и насос уходит в аварию.

Порядок соединения термоусадкой

1. Раздвиньте концы жил ступенчато, чтобы соединения не лежали друг на друге и общий узел оставался тоньше.
2. Зачистите жилы, соедините обжимными гильзами или пайкой; следите за надёжным контактом.
3. На каждое соединение наденьте отрезок термоусадки с клеем и прогрейте феном до равномерной усадки и выступления клея по краям.
4. Сверху наденьте общую термоусадочную муфту на всё соединение и прогрейте.
5. Проверьте результат мегаомметром или хотя бы тестером на отсутствие утечки между жилами и водой. Для этого помещают соединение в ёмкость с водой и измеряют сопротивление изоляции.

Электробезопасность

Линия питания насоса должна быть защищена автоматом и устройством защитного отключения, подобранными по току насоса. Корпус насоса и оголовок скважины заземляют. Если скважина обсажена стальной трубой, она тоже должна иметь надёжную связь с заземлением. Подробности зависят от схемы электроснабжения участка, поэтому подключать линию лучше с электриком, который знает местные требования.

В сельской местности Егорьевского округа линии нередко длинные, а напряжение «плавает». Это нужно учитывать при выборе сечения и защиты. Низкое напряжение на входе заставляет насос потреблять больший ток, и запас по сечению здесь не прихоть, а страховка. На участках вроде Лелечей и Николо-Крутин, куда ведёт грунтовая дорога и где подводка электричества идёт издалека, это особенно заметно.

Где прокладывать кабель по участку

От дома до скважины кабель кладут в траншее в защитной трубе (гофре или ПНД) на глубине не менее нормативной. Его можно положить в одну траншею с водяной трубой, но не вплотную, а с отступлением и желательно выше воды. В торфянистом грунте с пучением кабель в защитной трубе переносит движения грунта лучше, чем в голом виде. Выходы из земли и входы в дом выполняют с запасом петли, чтобы подвижки не рвали жилы. Для скважин с адаптером, где вывод идёт из-под земли ниже промерзания, как в Шувое, кабель выводят вместе с трубой через общую гильзу.

Типичные ошибки

• Использование обычного провода для воды. Изоляция набухает и теряет свойства.
• Изолента вместо термоусадки. Самая частая причина выхода из строя насосов.
• Слишком тонкий кабель на длинной линии. Насос «не тянет», автомат выбивает.
• Кабель, висящий без крепления. Он стирается о стенки ствола и о обсадку.
• Отсутствие УЗО и заземления.
• Натяжение кабеля вместо троса. Кабель не несёт вес насоса.

Итог

Медный кабель 3×2,5 мм² подойдёт большинству домов, на длинных линиях нужно больше. Герметичное соединение делается термоусадкой, а не изолентой. Кабель крепят к трубе и никогда не вешают на нём насос. Защита автоматом и УЗО обязательна. Если сомневаетесь в расчёте, лучше посчитать вместе с электриком, чем потом поднимать насос из скважины.

Как проверить кабель после монтажа

Перед первым пуском измерьте сопротивление изоляции между жилами и землёй. Мегаомметр на 500 В покажет, нет ли утечки; для нового кабеля значение должно быть очень высоким, а падение до единиц мегаом говорит о влаге. Если мегаомметра нет, мастер с прибором может проверить линию за несколько минут. Затем включите насос и замерьте ток по каждой фазе мультиметром-клещами. Он должен соответствовать паспортному. Заметно больший ток означает просадку напряжения, неправильное сечение или проблему в самом насосе. Запишите значения: через год сравнение покажет, не стала ли изоляция хуже.

Если насос уже стоит и вы подозреваете кабель, признаки такие: автомат или УЗО срабатывает без видимой причины, насос включается только со второго раза, чувствуется «щекотка» током на металлических частях оголовка. В любом таком случае отключите питание и не прикасайтесь к оголовку, пока линию не проверит электрик.

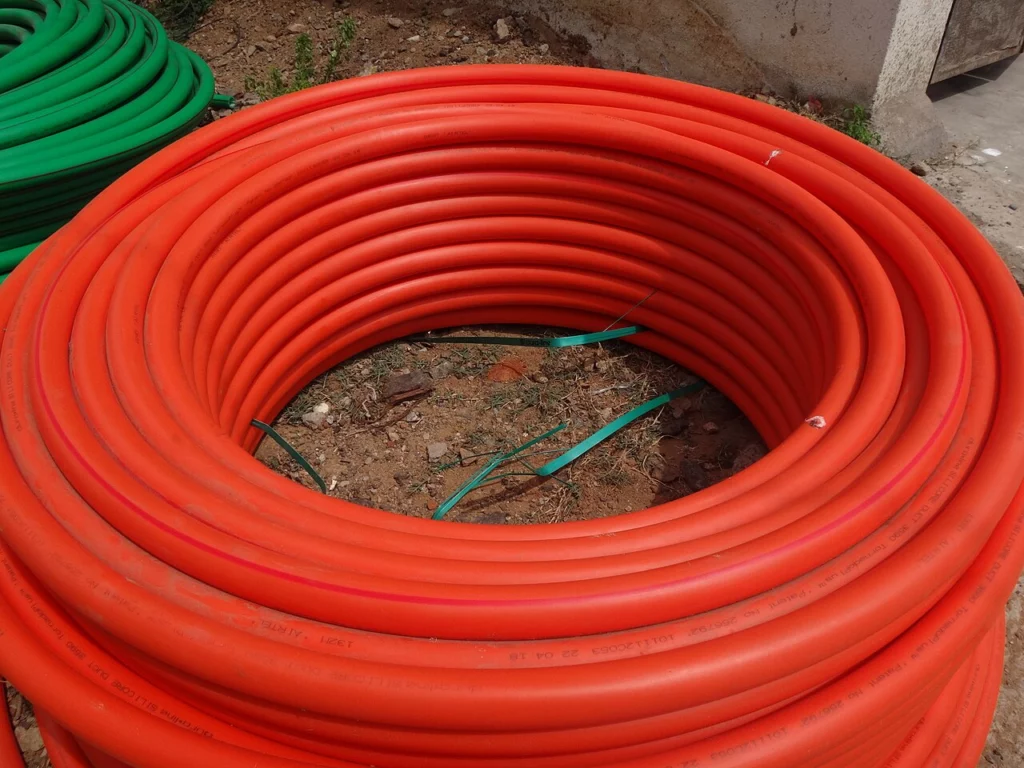

Фото: Gausanchennai, Wikimedia Commons, CC BY-SA 4.0
